BMV-700H e BMV-710H Intelligenti

Il BMV-700H e il BMV-710H Smart sono monitor batteria ad alta precisione progettati appositamente per sistemi con un’elevata tensione della batteria compresa tra 60 e 385 Volt. Questi monitor della batteria calcolano lo stato di carica di una batteria e tengono traccia degli amperora consumati dalla batteria integrando la corrente che scorre dentro o fuori dalla batteria.

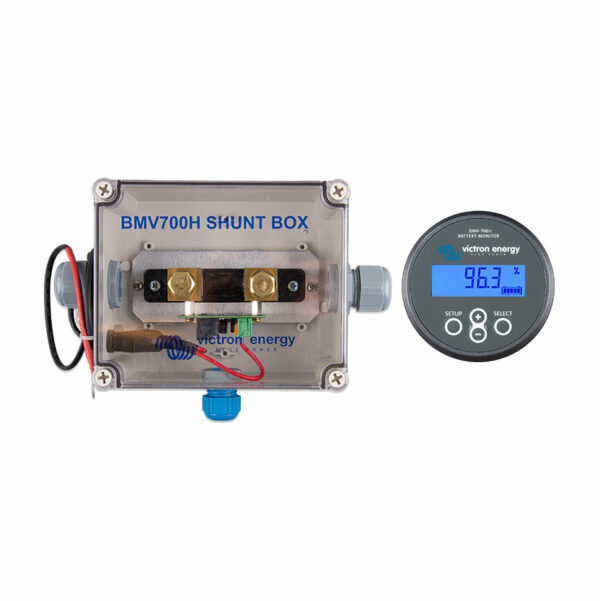

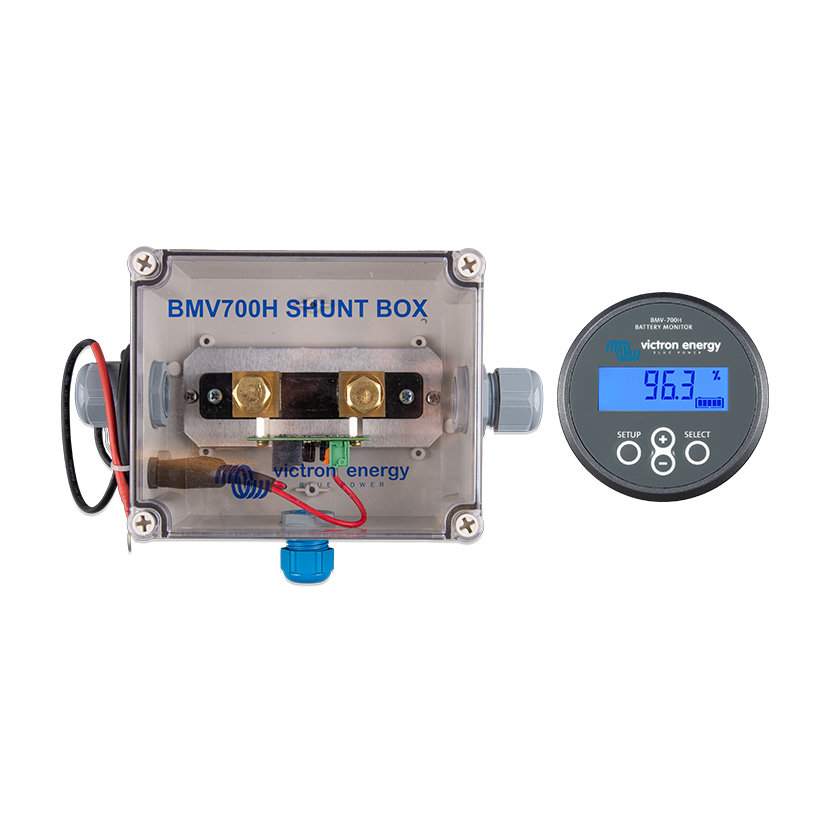

Entrambi sono dotati di un’unità a testa rotonda, una cornice quadrata, un anello a vite per il montaggio, un cavo UTP RJ12 da 10 m, un cavo di alimentazione con fusibile e uno shunt da 500 A/50 mV. A causa dell’applicazione ad alta tensione, lo shunt è alloggiato in una custodia speciale. Il BMV-710H Smart è dotato di Bluetooth integrato e può connettersi in modalità wireless al tuo telefono (o tablet) tramite l’app VictronConnect per leggere comodamente tutti i parametri della batteria monitorati, come stato di carica, tempo rimanente, informazioni storiche e molto altro.

“Indicatore di livello” della batteria, con specifica dell’autonomia rimanente e molto altro

La capacità rimanente della batteria dipende dagli amperora consumati, dalla corrente in uscita, dalla temperatura e dall’età della batteria. Per tenere conto di tutte queste variabili sono necessari degli algoritmi complessi. Oltre alle opzioni di visualizzazione di base come la tensione, la corrente e gli amperora consumati, i dispositivi della serie BMV-700 indicano anche lo stato di carica, l’autonomia rimanente e la potenza consumata in watt. Il BMV-702 dispone di un ingresso aggiuntivo che può essere programmato per la misurazione della tensione (di una seconda batteria), della temperatura o della tensione del punto medio (vedere sotto).

Bluetooth Smart

Utilizzate la chiave elettronica Bluetooth Smart per monitorare le vostre batterie sugli smartphone Apple o Android, sulle tablet, sui macbook e su altri dispositivi elettronici.

Grande facilità di installazione

Tutte le connessioni elettriche si trovano sulla piastra a innesto rapido del circuito stampato del shunt. Il shunt si collega al monitor tramite un cavo telefonico RJ12 standard. Accessori inclusi: cavo RJ12 (10 m) e cavo batteria con fusibile (2 m); non sono necessari altri componenti. Sono inoltre inclusi un frontalino separato per la scelta tra display quadrato o tondo, un anello di fissaggio per il montaggio posteriore e le viti per il montaggio anteriore.

Facile da programmare (con il vostro smartphone)

Un menu d’installazione rapida e un menu di configurazione dettagliato con testi scorrevoli che assistono l’utente durante l’impostazione dei vari parametri. In alternativa, scegliete la soluzione più facile e veloce: scaricate l’app per smartphone (è necessaria la chiave elettronica dongle Bluetooth Smart)

Monitoraggio della tensione del punto medio (solo BMV-702)

Questa funzionalità, spesso utilizzata a livello industriale per monitorare banchi di batterie grandi e costosi, è ora per la prima volta resa disponibile a basso costo per il monitoraggio di qualsiasi banco di batterie. Un banco di batterie è costituito da un successione di celle interconnesse in serie. La tensione del punto medio è la tensione misurata a metà strada tra la prima e l’ultima cella. Idealmente la tensione del punto medio dovrebbe essere esattamente pari alla metà della tensione totale. In pratica tuttavia verranno rilevate delle deviazioni dipendenti da numerosi fattori, come il diverso stato di carica di batterie o celle nuove, differenze di temperatura, perdite di corrente interne, capacità non identiche e così via. Una rilevante o crescente deviazione della tensione del punto medio è indizio di una scorretta manutenzione delle batterie o della presenza di una batteria o cella difettosa. Le misure correttive prese in seguito a un allarme dovuto alla tensione del punto medio possono prevenire l’insorgere di gravi danni su costose batterie. Consultare il manuale del BMV per ulteriori informazioni.

Funzionalità standard

• Tensione batteria, corrente, potenza, amperora consumati e stato di carica
• Tempo restante alla velocità di scarica corrente
• Allarmi visivi e acustici programmabili
• Relè programmabile per la disattivazione di carichi non essenziali o per l’accensione di un generatore quando necessario.
• Shunt a innesto rapido da 500 A e kit di connessione
• Possibilità di scelta tra shunts per fino a 10,000 A
• Porta di comunicazione VE.Direct
• Memorizzazione della cronologia di un’ampia gamma di eventi, utilizzabile per valutare i modelli di utilizzo e la salute della batteria
• Ampia gamma di tensione d’ingresso: 6,5 – 95 V
• Risoluzione di misura della corrente: 10 mA (0,01 A)
• Basso consumo di corrente: 2,9 Ah al mese (4 mA) @12 V e 2,2 Ah al mese (3 mA) @ 24 V
• Funzionalità aggiuntive del BMV-702

Ingresso aggiuntivo per la misura della tensione (di una seconda batteria), della temperatura o della tensione del punto medio, e parametri d’impostazione corrispondenti per l’allarme e il relè.

BMV-700H: campo di tensione da 60 a 385 VCC

Non è necessario un predivisore. Nota: idoneo solo per sistemi con polo negativo collegato a massa (il dispositivo di controllo della batteria non è isolato dal shunt).

Altre opzioni di monitoraggio della batteria

• Lynx Shunt VE.Can

Ulteriori informazioni sulla tensione del punto medio

Una cella o una batteria danneggiata può distruggere un grande e costoso banco batterie. Quando le batterie sono collegate in serie, è possibile che venga generato un tempestivo avviso generato dalla misurazione della tensione del punto medio. Si prega di consultare la sezione 5.2 del manuale del BMV per ulteriori informazioni. Si raccomanda l’uso del nostro Battery Balancer (BMS012201000) per prolungare al massimo la vita utile di servizio delle batterie collegate in serie.
